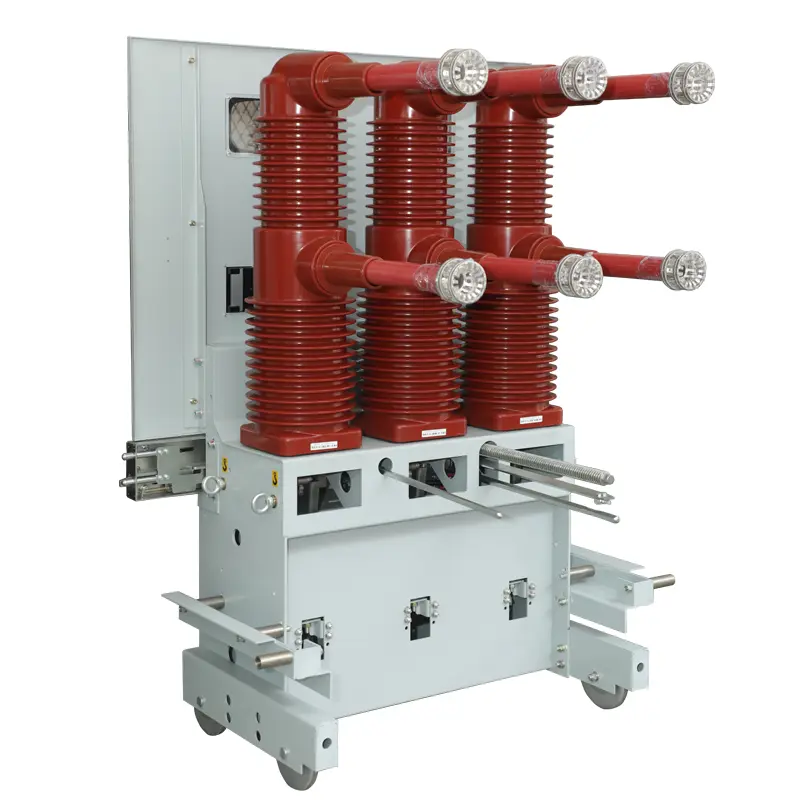

ہینڈکارٹ ٹائپ ویکیوم سرکٹ بریکر

سنگاؤ اعلی معیار کے ہینڈ کارٹ قسم ویکیوم سرکٹ بریکر تین فیز اے سی 50 ہ ہرٹز ، 40.5kV سسٹم میں استعمال کے ل suitable موزوں ہے ، اور صنعتی اور کان کنی کے کاروباری اداروں ، بجلی گھروں اور سب اسٹیشنوں میں لوڈ کرنٹ ، اوورلوڈ کرنٹ ، اور فالٹ کرنٹ کے لئے استعمال کیا جاسکتا ہے۔ یہ بار بار آپریشن کے منظرناموں کے لئے بھی موزوں ہے۔ یہ سرکٹ توڑنے والا ایک اوپری اور نچلے حصے کا ڈھانچہ اپناتا ہے ، جس سے سرکٹ بریکر کی گہرائی کو مؤثر طریقے سے کم کیا جاتا ہے۔

خصوصیت

ہینڈ کارٹ ٹائپ ویکیوم سرکٹ بریکر کی تیاری چین کے قومی معیارات GB1984-2003 "AC ہائی وولٹیج سرکٹ بریکر" ، DL/T403-2000 "کے ساتھ 3.6-40.5KV انڈور ویکیوم سرکٹ بریکر" اور متعلقہ مثبت EC کے معیارات پر عمل پیرا ہے۔ سرکٹ بریکر کا آپریٹنگ میکانزم ایک موسم بہار کی توانائی کے ذخیرہ کرنے کی قسم ہے ، جسے AC یا DC انرجی اسٹوریج کے ذریعہ چلایا جاسکتا ہے یا دستی طور پر چلایا جاسکتا ہے۔

سرکٹ بریکر کو طویل زندگی کے مستقل مقناطیس آپریٹنگ میکانزم سے بھی لیس کیا جاسکتا ہے ، جس کی میکانکی عمر 20000 تک ہے ، اور یہ انتہائی بار بار آپریٹنگ صورتحال میں استعمال کی جاسکتی ہے۔

سرکٹ بریکر کو سامنے اور عقبی اسپلٹ ڈھانچے میں ڈیزائن کیا گیا ہے ، جسے فکسڈ انسٹالیشن یونٹ کے طور پر یا چیسیس کے ساتھ مڈ ماونٹڈ یونٹ کے طور پر استعمال کیا جاسکتا ہے۔

جامع موصلیت کے ڈھانچے کو اپناتے ہوئے ، تین مرحلے کے آرک بجھانے والے چیمبر اور اس سے وابستہ چارجڈ باڈی کو تین آزاد ایپوسی رال موصلیت کے دیواروں سے الگ تھلگ کیا جاتا ہے۔ جامع موصلیت کے ڈھانچے کو اپنانے کے بعد ، سرکٹ بریکر عام آپریٹنگ حالات میں ہوا کے فاصلے اور کریپج فاصلے کی ضروریات کو پورا کرتا ہے ، اور سرکٹ بریکر کے حجم کو مؤثر طریقے سے کم کرتا ہے۔ اہم الیکٹریکل سرکٹ ویکیوم آرک بجھانے والا چیمبر اور متحرک اور جامد کوندکٹو کنکشن موصلیت کے ڈھانچے کے اندر نصب کیا جاتا ہے ، جس سے مرحلے کے فاصلے کو صرف 300 ملی میٹر ہوتا ہے۔

مین سرکٹ میں تمام بجلی کے رابطے طے شدہ ہیں اور ان میں اعلی وشوسنییتا ہے

استعمال کا ماحول:

اونچائی: 3000m سے نیچے ؛

ماحولیاتی درجہ حرارت: زیادہ سے زیادہ+40 ℃ ، کم سے کم -15 ℃ ؛

نسبتا نمی: روزانہ اوسط 95 ٪ سے زیادہ نہیں ، ماہانہ اوسط 90 ٪ سے زیادہ نہیں ہے

زلزلہ کی شدت: سطح 8 سے نیچے ؛

بغیر آگ ، دھماکے ، سنکنرن گیسیں ، اور شدید کمپن ،
