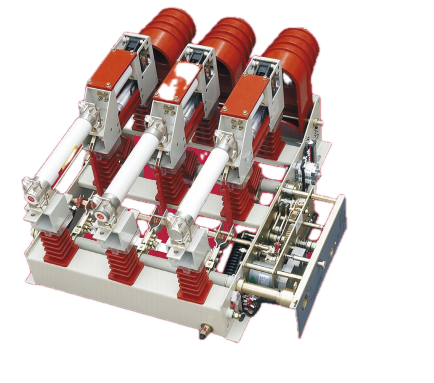

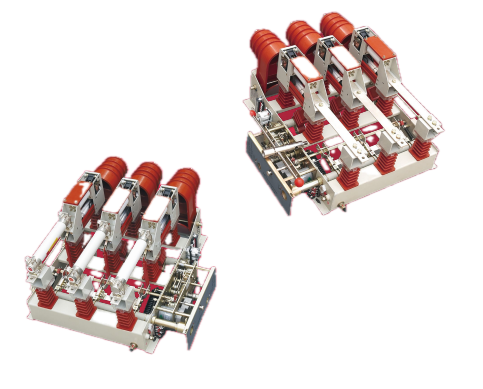

انڈور AC ہائی وولٹیج ویکیوم لوڈ بریکر ارتھنگ سوئچ کے ساتھ

انڈور AC ہائی وولٹیج ویکیوم لوڈ بریکر سانگاو کے ذریعہ ارتھنگ سوئچ کے ساتھ تھری فیز AC50Hz رنگ نیٹ ورک یا ٹرمینل پاور سپلائی اور صنعتی برقی آلات کے لیے موزوں ہے، یہ بنیادی طور پر لوڈ کنٹرول اور شارٹ سرکٹ سے تحفظ کے لیے استعمال ہوتا ہے۔ لوڈ بریک سوئچ لوڈ کرنٹ، بند لوپ کرنٹ، بغیر لوڈ ٹرانسفارمر اور کیبل چارجنگ کرنٹ کو بناتا اور توڑتا ہے۔ یہ مجموعہ کسی بھی کرنٹ کو ریٹیڈ شارٹ سرکٹ کرنٹ تک توڑ سکتا ہے۔ براہ راست کام کرنے والا الگ تھلگ فاصلہ اور آرک بجھانے والا چیمبر دستی اور برقی فنکشن کے ساتھ منسلک ہے۔ اس کا منفرد ڈرائیو میکانزم آرک بجھانے والے چیمبر کو صرف بند ہونے اور بنانے کے وقت ہائی وولٹیج برداشت کرنے کے قابل بناتا ہے، جس سے چھوٹے حجم اور ہلکے وزن کا احساس ہوتا ہے۔

ویکیوم لوڈ بریکر کیا ہے؟

یہ انڈور AC ہائی وولٹیج ویکیوم لوڈ بریکر ارتھنگ سوئچ کے ساتھ ایک تھری فیز AC 50Hz انڈور سوئچنگ ڈیوائس ہے جو رنگ نیٹ ورک، ٹرمینل پاور سپلائی، اور صنعتی آلات کی ایپلی کیشنز کے لیے ہے۔ یونٹ آرک ختم ہونے کے لیے ویکیوم انٹرپرٹر اور اسپرنگ آپریٹنگ میکانزم (دستی یا برقی) کا استعمال کرتا ہے۔ مکینیکل انٹر لاک اور گراؤنڈ شٹر کے ساتھ ایک اختیاری ارتھنگ سوئچ دیکھ بھال کے لیے نظر آنے والی تنہائی فراہم کرتا ہے۔ جب فیوز لگائے جاتے ہیں، تو اسمبلی اسٹرائیکر پن ایکٹیویشن کے ذریعے شارٹ سرکٹ کرنٹ کو روکتی ہے۔ ریٹیڈ وولٹیج 12 kV، ریٹیڈ کرنٹ 630 A، قلیل مدتی کرنٹ 20 kA کا مقابلہ۔

پروڈکٹ کے افعال

موجودہ سوئچنگ لوڈ کریں۔

ارتھنگ سوئچ کے ساتھ انڈور AC ہائی وولٹیج ویکیوم لوڈ بریکر عام آپریٹنگ حالات میں 630A تک لوڈ کرنٹ بناتا اور توڑتا ہے، عام فیڈر اور ٹرانسفارمر کے بوجھ کو کور کرتا ہے۔

بند لوپ کرنٹ سوئچنگ

رِنگ نیٹ ورک کنفیگریشنز میں بند لوپ کرنٹ کو سوئچ کرتا ہے، جس سے فیڈرز کے درمیان لوڈ ٹرانسفر کو ڈاون اسٹریم صارفین کو سپلائی میں خلل ڈالے بغیر فعال کیا جاتا ہے۔

بغیر لوڈ ٹرانسفارمر کرنٹ سوئچنگ

ہمارا آؤٹ ڈور ہائی وولٹیج منقطع کرنے والا ویکیوم بریک لوڈ سوئچ 1600kVA صلاحیت تک کے ٹرانسفارمرز کی نو لوڈ کرنٹ بناتا اور توڑتا ہے، جو کہ تقسیم ٹرانسفارمرز کی میگنیٹائزنگ انرش اور سٹیڈی سٹیٹ ایکسائٹیشن کی موجودہ سطحوں کے مطابق ہے۔

کیبل چارج کر رہا ہے کرنٹ سوئچنگ

زیرزمین یا اوور ہیڈ کیبل سیکشنز کے لیے کیبل چارجنگ کرنٹ بناتا اور توڑتا ہے، جس سے کیبل فیڈرز کو انرجیائزیشن اور ڈی اینرجائزیشن کی اجازت ملتی ہے۔

شارٹ سرکٹ تحفظ (فیوز کے ساتھ)

جب موجودہ محدود فیوز کے ساتھ ترتیب دیا جاتا ہے تو، فیوز کا اسٹرائیکر پن میکانزم سوئچ ٹرپ بار کو متحرک کرتا ہے، غلطی کی نشاندہی پر تینوں مراحل کو کھولتا ہے۔ اسمبلی ریٹیڈ شارٹ سرکٹ ویلیو تک کسی بھی کرنٹ کو روک سکتی ہے، ایک ثانوی تحفظ کی تہہ فراہم کرتی ہے جہاں اپ اسٹریم بریکر یا ریلے بنیادی فالٹ کلیئرنگ ڈیوائسز ہیں۔

بحالی کی تنہائی

انٹیگریٹڈ ارتھنگ سوئچ، بند ہونے پر، لوڈ سائیڈ پر ارتھ کنکشن فراہم کرتا ہے۔ گراؤنڈ شٹر جسمانی طور پر لائیو پرزوں تک رسائی کو روکتا ہے، جس سے دیکھ بھال کرنے والے اہلکاروں کو الگ تھلگ ہونے کی تصدیق کرنے اور ڈاؤن اسٹریم آلات پر محفوظ طریقے سے کام کرنے کی اجازت ملتی ہے۔

لوڈ بریک سوئچ بمقابلہ ویکیوم سرکٹ بریکر

تکنیکی پیرامیٹرز

ساختی ڈیزائن

براہ راست اداکاری سے الگ تھلگ فاصلہ اور آرک بجھانے والے چیمبر کا ربط
الگ تھلگ خلا اور ویکیوم انٹرپرٹر میکانکی طور پر ایک ہی حرکت میں کام کرنے کے لیے جڑے ہوئے ہیں۔ یہ یقینی بناتا ہے کہ نظر آنے والا وقفہ ہمیشہ ایک مکمل طور پر کھلا ہوا انٹرپرٹر کے ساتھ ہوتا ہے۔

ڈرائیو میکانزم

مداخلت کرنے والا صرف بند ہونے اور کھولنے کے فوراً بعد متحرک ہوتا ہے، جس سے ویکیوم چیمبر پر برقی دباؤ کم ہوتا ہے۔ یہ زیادہ کمپیکٹ انٹرپرٹر سائز کی اجازت دیتا ہے اور رابطے کی زندگی کو بڑھاتا ہے۔

گراؤنڈنگ شٹر

ایک دھاتی شٹر فکسڈ اور حرکت پذیر رابطہ ٹیوبوں کے درمیان رکھا جاتا ہے اور اسے ارتھنگ سوئچ کے ساتھ جوڑا جاتا ہے۔ جب ارتھنگ سوئچ بند ہو جاتا ہے، تو شٹر زندہ حصوں کو جسمانی طور پر الگ کر دیتا ہے، دیکھ بھال کے لیے ایک مرئی اور قابل تصدیق ارتھ کنکشن فراہم کرتا ہے۔

مکینیکل انٹر لاک

ارتھنگ سوئچ کو بند کرنے سے روکتا ہے جب تک کہ مرکزی رابطے کھلے نہ ہوں، اور زمینی سوئچ کے بند ہونے پر مرکزی رابطوں کو کھولنے سے روکتا ہے۔

درخواست کے میدان

ارتھنگ سوئچ کے ساتھ انڈور AC ہائی وولٹیج ویکیوم لوڈ بریکر میں زبردست مطابقت ہے:

1. سیکشنائزنگ اور لوڈ سوئچنگ کے لیے اربن رنگ-مین یونٹس (RMUs)۔

2. صنعتی تقسیم میں ٹرانسفارمر آمدنی والے پینل اور فیڈر کیبنٹ۔

3. ریڈیل نیٹ ورکس میں ٹرمینل سپلائی پوائنٹس۔

4. دیہی ڈسٹری بیوشن نیٹ ورکس - یونٹ کو طویل فیڈرز کو سیکشنلائز کرنے، آؤٹیج زونز کو کم کرنے اور کپیسیٹر بینک سوئچنگ کے ذریعے وولٹیج ریگولیشن کی اجازت دینے کے لیے استعمال کیا جا سکتا ہے۔

5. دھات سے منسلک سوئچ گیئر میں اندرونی تنصیبات؛ ویکیوم ٹیکنالوجی SF6 گیس کے استعمال اور متعلقہ ماحولیاتی خدشات کو ختم کرتی ہے۔

کمپنی کا پروفائل اور مینوفیکچرنگ کی صلاحیت

سہولت: لیوشی، زیجیانگ میں 10‑mu (6,667 m²) سائٹ، 10,000 m² پروڈکشن فلور اسپیس کے ساتھ۔

افرادی قوت: 120 ملازمین، بشمول 20 درمیانی سے سینئر تکنیکی پیشہ ور افراد۔ رجسٹرڈ سرمایہ RMB 81.68 ملین، کل اثاثے تقریباً 200 ملین RMB۔

سرٹیفیکیشنز: ISO 9001:2008 (معیار)، ISO 14001 (ماحول)، ISO 45001 (پیشہ ورانہ صحت اور حفاظت)۔

عمل کا کنٹرول: مواد کی خریداری، مینوفیکچرنگ، اور ٹریس ایبلٹی کے لیے ERP سسٹم۔ معمول کی جانچ میں ہر یونٹ پر ڈائی الیکٹرک اسٹینڈ، مکینیکل آپریشن، اور رابطہ مزاحمت کی جانچ شامل ہے۔

تکنیکی شراکتیں: قسم کی جانچ اور معیاری تعمیل کے لیے Xi'an Senyuan، بیجنگ الیکٹریکل ریسرچ انسٹی ٹیوٹ، اور Xi'an ہائی وولٹیج ریسرچ انسٹی ٹیوٹ کے ساتھ تعاون۔

اکثر پوچھے گئے سوالات

Q1: کیا یہ انڈور AC ہائی وولٹیج ویکیوم لوڈ بریکر ارتھنگ سوئچ کے ساتھ ویکیوم سرکٹ بریکر کی جگہ لے سکتا ہے؟
نہیں، یہ صرف لوڈ سوئچنگ کے لیے ڈیزائن کیا گیا ہے۔ شارٹ سرکٹ کے تحفظ کے لیے، اسے فیوز کے ساتھ جوڑا جانا چاہیے یا اپ اسٹریم سرکٹ بریکرز پر انحصار کرنا چاہیے۔

Q2: ویکیوم انٹرپرٹر کے لیے کیا دیکھ بھال کی ضرورت ہے؟
ویکیوم انٹرپرٹر سیل اور دیکھ بھال سے پاک ہے۔ معمول کی جانچ میں مکینیکل آپریشن، چکنا، اور انٹر لاک کی تصدیق شامل ہے۔

Q3: کیا ارتھنگ سوئچ معیاری ہے یا اختیاری؟
ارتھنگ سوئچ اختیاری ہے (نامزد ڈی)۔ جب مخصوص کیا جاتا ہے، تو اسے میکانکی طور پر محفوظ دیکھ بھال کے لیے مرکزی رابطوں کے ساتھ جوڑا جاتا ہے۔

Q4: عام لیڈ ٹائم اور حسب ضرورت امکان کیا ہے؟
اسپرنگ میکانزم اور ارتھنگ سوئچ والے معیاری یونٹ 4-6 ہفتوں کے اندر بھیجے جاتے ہیں۔ حسب ضرورت (معاون رابطے، بڑھتے ہوئے، میکانزم میں ترمیم) درخواست پر دستیاب ہیں۔

تکنیکی پیرامیٹرز

آپ ذیل میں ہمارے ہینڈ کارٹ ٹائپ ویکیوم لوڈ بریک سوئچ کے لیے پیرامیٹر ڈیٹا کے دو ورژن کو منقطع سوئچ کے امتزاج کے ساتھ چیک کر سکتے ہیں:

انڈور AC ہائی وولٹیج ویکیوم لوڈ بریکر کے ساتھ ارتھنگ سوئچ بذریعہ Sangao تھری فیز AC50Hz رنگ نیٹ ورک یا ٹرمینل پاور سپلائی اور صنعتی برقی آلات کے لیے موزوں ہے، یہ بنیادی طور پر لوڈ کنٹرول اور شارٹ سرکٹ کے تحفظ کے لیے استعمال ہوتا ہے۔ لوڈ بریک سوئچ لوڈ کرنٹ، بند لوپ کرنٹ، بغیر لوڈ ٹرانسفارمر اور کیبل چارجنگ کرنٹ بناتا اور توڑتا ہے۔ یہ مجموعہ کسی بھی کرنٹ کو ریٹیڈ شارٹ سرکٹ کرنٹ تک توڑ سکتا ہے۔ براہ راست کام کرنے والا الگ تھلگ فاصلہ اور آرک بجھانے والا چیمبر دستی اور برقی فنکشن کے ساتھ منسلک ہے۔ اس کا منفرد ڈرائیو میکانزم آرک بجھانے والے چیمبر کو صرف بند ہونے اور بنانے کے وقت ہائی وولٹیج برداشت کرنے کے قابل بناتا ہے، جس سے چھوٹے حجم اور ہلکے وزن کا احساس ہوتا ہے۔

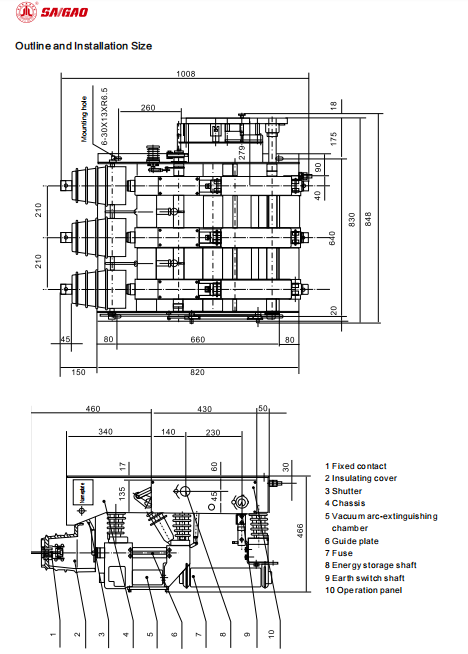

خاکہ اور تنصیب کا سائز اور اجزاء کی خرابی۔

نہیں	جزو
1	فکسڈ رابطہ
2	موصلیت کا احاطہ
3	شٹر
4	چیسس
5	ویکیوم آرک بجھانے والا چیمبر
6	گائیڈ پلیٹ
7	فیوز
8	توانائی ذخیرہ کرنے والا شافٹ
9	ارتھ سوئچ شافٹ
10	آپریشن پینل
