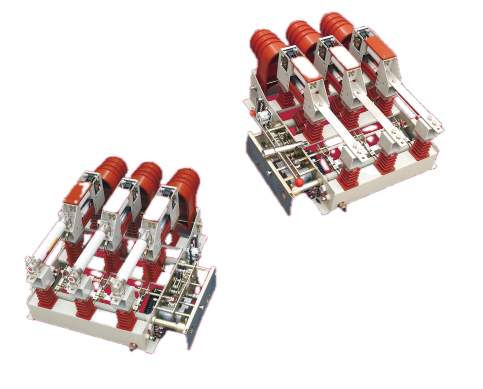

ویکیوم لوڈ بریک سوئچ اور فیوز کا مجموعہ اپریٹس

ویکیوم لوڈ بریک سوئچ اور فیوز کمبی نیشن اپریٹس ایک ویکیوم انٹرپرٹر کو فیوز ٹرپ کوآرڈینیشن سسٹم کے ساتھ مربوط کرتا ہے۔ عام بوجھ کے حالات میں، سوئچ آزادانہ طور پر کام کرتا ہے۔ جب فالٹ کرنٹ فیوز کی درجہ بندی سے زیادہ ہو جاتا ہے تو، فیوز اسٹرائیکر پن میکانکی طور پر سوئچ ٹرپ میکانزم کو متحرک کرتا ہے، اہم رابطوں کو کھولتا ہے اور سرکٹ کو صاف کرتا ہے۔ براہ راست کام کرنے والا الگ تھلگ فاصلہ اور مداخلت کرنے والا کھلا فاصلہ ایک ہی اسٹروک میں حاصل کیا جاتا ہے۔ گراؤنڈنگ شٹر، ارتھنگ سوئچ کے ساتھ جڑا ہوا، دیکھ بھال کے لیے ایک مرئی زمینی کنکشن فراہم کرتا ہے۔ 12 kV اور 630 A پر 20 kA مختصر وقت کے ساتھ کرنٹ کو برداشت کرنے والا، یہ اپریٹس شہری اور دیہی دونوں تقسیمی نیٹ ورکس میں قابل اعتماد سروس کے لیے بنایا گیا ہے۔

کام کرنے کا اصول

ویکیوم انٹرپرٹر کے اندر، رابطے ایک اعلی ویکیوم ماحول (عام طور پر 10⁻⁴ Pa سے نیچے) میں بند کیے جاتے ہیں۔ جب رابطے بوجھ کے نیچے الگ ہوجاتے ہیں تو بخارات سے بنی ہوئی رابطہ مواد سے دھاتی بخارات کا قوس بنتا ہے۔ تاہم، چونکہ ویکیوم میں تقریباً آئنائزیشن کے لیے گیس کے کوئی مالیکیول نہیں ہوتے، اس لیے قوس خود کو برقرار نہیں رکھ سکتا اور AC کرنٹ کے پہلے قدرتی صفر کراسنگ پر بجھ جاتا ہے۔ دھاتی بخارات رابطے کی سطحوں اور شیلڈنگ پر تیزی سے گاڑھا ہوتے ہیں، ملی سیکنڈ میں ڈائی الیکٹرک طاقت کو بحال کرتے ہیں۔ قوس بجھانے کے اس طریقے کے لیے کسی بیرونی میڈیا (تیل یا SF₆) کی ضرورت نہیں ہے اور اس کے نتیجے میں رابطے کا کم سے کم کٹاؤ ہوتا ہے۔

مصنوعات کے فوائد

مشترکہ سوئچنگ اور تحفظ

ہمارا ویکیوم لوڈ بریک سوئچ اور فیوز کمبی نیشن اپریٹس روٹین لوڈ سوئچنگ انجام دیتا ہے اور فیوز کے ساتھ، شارٹ سرکٹ میں رکاوٹ فراہم کرتا ہے۔ اس سے ہر فیڈر پر الگ سرکٹ بریکر کی ضرورت ختم ہو جاتی ہے، جس سے سرمائے کے اخراجات میں کمی آتی ہے۔

کومپیکٹ فوٹ پرنٹ

ڈرائیو کا طریقہ کار سوئچنگ انسٹنٹ کے باہر انٹرپرٹر پر وولٹیج کے دباؤ کو کم کرتا ہے، جس سے ایک چھوٹا انٹرپرٹر اور مجموعی طور پر اپریٹس سائز کی اجازت ملتی ہے۔ یہ رِنگ مین یونٹس اور کمپیکٹ سب سٹیشنوں میں زیادہ کثافت کے لے آؤٹ کی اجازت دیتا ہے۔

سنگل اسٹروک آپریشن

الگ تھلگ فاصلہ اور مداخلت کرنے والا کھلا فاصلہ ایک ہی حرکت میں حاصل کیا جاتا ہے، جو سوئچنگ کی ترتیب کو آسان بناتا ہے اور آپریٹر کی غلطی کے امکانات کو کم کرتا ہے۔

حفاظت کے لیے مرئی ارتھنگ

گراؤنڈنگ شٹر، ارتھنگ سوئچ کے ساتھ جڑا ہوا، الگ تھلگ ہونے کا ایک جسمانی اور بصری اشارہ فراہم کرتا ہے، جو اضافی ارتھنگ آلات کے بغیر دیکھ بھال کی محفوظ رسائی کو قابل بناتا ہے۔

SF₆ فری ٹیکنالوجی

ویکیوم میں رکاوٹ گرین ہاؤس گیس کے خدشات کو ختم کرتی ہے اور SF₆ آلات سے منسلک ہینڈلنگ، لیک ٹیسٹنگ، اور ری فلنگ کے طریقہ کار سے گریز کرتی ہے۔

غلطی کی تشخیص

بار بار فیوز آپریشن عام طور پر بنیادی نظام کے مسائل کی نشاندہی کرتا ہے۔ اس کی بنیادی وجوہات اور اصلاحی تدابیر درج ذیل ہیں:

سسٹم شارٹ سرکٹ: جب شارٹ سرکٹ ہوتا ہے، تو فالٹ کرنٹ فیوز عنصر کو تیزی سے پگھلا دیتا ہے۔ فیوز کو درست درجہ بندی کے ساتھ تبدیل کرنے سے پہلے خرابی کا پتہ لگانا اور صاف کرنا ضروری ہے (مثال کے طور پر، کیبل کی مرمت یا ناقص آلات کو تبدیل کرنا)۔

مسلسل اوورلوڈ: ریٹیڈ کرنٹ کے اوپر لگاتار آپریشن ضرورت سے زیادہ گرمی پیدا کرتا ہے، جس سے فیوز پگھل جاتا ہے۔ لوڈ کو اپریٹس کی درجہ بندی کے اندر تک کم کیا جانا چاہیے، یا سسٹم پروٹیکشن اسٹڈیز کے ساتھ مل کر فیوز کی درجہ بندی کو اپ گریڈ کیا جانا چاہیے۔

فیوز کا غلط انتخاب: اگر فیوز عنصر کی درجہ بندی ایپلی کیشن کے لیے بہت کم ہے، تو پریشانی کا عمل ہو گا۔ ٹرانسفارمر یا فیڈر کی گنجائش کے خلاف فیوز کی درجہ بندی کی تصدیق کریں اور مینوفیکچرر کوآرڈینیشن چارٹ کے مطابق مناسب سائز کے عنصر سے تبدیل کریں۔

تکنیکی پیرامیٹرز

درخواست کے ماحول

شہری رنگ کے نیٹ ورکس

ویکیوم لوڈ بریک سوئچ اور فیوز کمبی نیشن اپریٹس رنگ مین یونٹس (RMUs) میں سیکشنلائزنگ سوئچ کے طور پر کام کرتے ہیں۔ کمپیکٹ طول و عرض، ڈرائیو میکانزم کے ڈیزائن کے ذریعے حاصل کیے گئے، خلائی محدود شہری سب سٹیشنوں میں زیادہ کثافت والے سوئچ گیئر کی تشکیل کی اجازت دیتے ہیں۔ مربوط ارتھنگ سوئچ دیکھ بھال کے طریقہ کار کو آسان بناتا ہے، مقررہ کام کے دوران بندش کے اوقات کو کم کرتا ہے۔

صنعتی سہولیات

ایک سے زیادہ لوڈ سینٹرز والے صنعتی پلانٹس کے لیے، ویکیوم لوڈ بریک سوئچ اور فیوز کمبی نیشن یونٹ ٹرانسفارمر انکمرز اور فیڈر پوائنٹس پر لوڈ سوئچنگ فراہم کرتا ہے۔ سوئچ فیوز کے امتزاج کا اختیار مکمل ویکیوم سرکٹ بریکر کے خرچ کے بغیر شارٹ سرکٹ سے تحفظ فراہم کرتا ہے، جو غیر اہم فیڈرز کے لیے موزوں ہے جہاں اوپر کی طرف فالٹ پروٹیکشن فراہم کیا جاتا ہے۔

دیہی تقسیم کے نیٹ ورک

دیہی تقسیم مخصوص چیلنجز پیش کرتی ہے: فیڈر کی لمبی لمبائی، متغیر لوڈنگ، اور وولٹیج کے اتار چڑھاؤ۔ لمبے 10kV فیڈرز کے اختتام پر، چوٹی کے لوڈ کے دوران وولٹیج میں کمی نمایاں ہو سکتی ہے، جس کے نتیجے میں کسٹمر کے احاطے میں وولٹیج کم ہو جاتا ہے۔ آلہ اس کو دو طریقوں سے حل کرتا ہے۔ سب سے پہلے، طویل فیڈرز کے ساتھ اسٹریٹجک پوائنٹس پر تنصیب نیٹ ورک آپریٹرز کو لائن کو سیکشنلائز کرنے، فالٹس کو الگ کرنے اور آؤٹیج زون کو کم کرنے کی اجازت دیتی ہے۔ دوسرا، اپریٹس ٹرانسفارمر ٹیپس اور کپیسیٹر بینکوں کو تبدیل کر سکتا ہے، جس سے آپریٹرز وولٹیج پروفائلز کو زیادہ مؤثر طریقے سے منظم کر سکتے ہیں۔ دیہی سیاق و سباق میں، آلات کی کم دیکھ بھال کی ضرورت خاص طور پر قیمتی ہے - دیکھ بھال کرنے والے عملہ کسی سائٹ تک پہنچنے کے لیے کافی فاصلہ طے کر سکتا ہے، اس لیے دوروں کے درمیان سامان کی بھروسے سے آپریٹنگ اخراجات براہ راست کم ہو جاتے ہیں۔

اکثر پوچھے گئے سوالات

Q1: ویکیوم انٹرپرٹر آرک کو کیسے بجھاتا ہے؟

جب ویکیوم انٹرپرٹر کے اندر رابطے بوجھ کے نیچے الگ ہوجاتے ہیں، تو رابطے کی سطحوں کے درمیان ایک دھاتی بخارات کا قوس بنتا ہے۔ چونکہ انٹرپرٹر آئنائزیشن کے لیے دستیاب گیس کے چند مالیکیولز کے ساتھ ایک اعلی خلا کو برقرار رکھتا ہے، اس لیے قوس خود کو برقرار نہیں رکھ سکتا اور کرنٹ کے پہلے قدرتی صفر کراسنگ پر بجھ جاتا ہے۔ یہ قوس ختم ہونے کا طریقہ کارآمد، تیز ہے، اور اس کے لیے بیرونی قوس بجھانے والے میڈیا کی ضرورت نہیں ہے۔

Q2: بار بار فیوز آپریشن کا کیا سبب بنتا ہے، اور اسے کیسے حل کیا جاتا ہے؟

بار بار فیوز آپریشن عام طور پر سسٹم کی خرابیوں کی نشاندہی کرتا ہے۔ بنیادی وجوہات یہ ہیں: سسٹم شارٹ سرکٹ (فالٹ کرنٹ فیوز عنصر کو پگھلاتا ہے؛ درست ریٹنگ کے ساتھ فیوز کو تبدیل کرنے سے پہلے فالٹ کا پتہ لگانا اور صاف کرنا ضروری ہے)، مسلسل اوورلوڈ (توسیع شدہ مدت کے لیے ریٹیڈ کرنٹ سے اوپر آپریشن؛ بوجھ کو کم کرنا ضروری ہے)، یا غلط فیوز کا انتخاب (فیوز عنصر کی درجہ بندی بہت کم ہے؛ درست ریٹنگ کے ساتھ فیوز کو تبدیل کرنا ضروری ہے۔

Q3: ویکیوم لوڈ بریک سوئچ اور فیوز کمبی نیشن اپریٹس عام طور پر کہاں لاگو ہوتے ہیں؟

یہ اپریٹس تھری فیز اے سی میڈیم وولٹیج سسٹم کے لیے موزوں ہے۔ عام ایپلی کیشنز میں رِنگ مین یونٹس (RMUs)، کمپیکٹ سب سٹیشن، ڈسٹری بیوشن لائن سیکشنلائزنگ سوئچز، اور فیوز کے ساتھ مل کر ٹرانسفارمر پروٹیکشن شامل ہیں۔

Q4: کیا یہ آلہ ویکیوم سرکٹ بریکر کی جگہ لے سکتا ہے؟

نہیں، اپریٹس لوڈ سوئچنگ کے لیے ڈیزائن کیا گیا ہے اور، جب فیوز سے لیس ہو، شارٹ سرکٹ سے تحفظ فراہم کرتا ہے۔ ویکیوم سرکٹ بریکر کو عام لوڈ کرنٹ اور شارٹ سرکٹ فالٹ کرنٹ دونوں کو براہ راست روکنے کے لیے ڈیزائن کیا گیا ہے۔ ایپلی کیشنز کے لیے جہاں اپ اسٹریم فالٹ پروٹیکشن پہلے ہی فراہم کیا گیا ہے، یہ اپریٹس ایک مکمل ویکیوم سرکٹ بریکر کے مقابلے میں زیادہ سرمایہ کاری مؤثر حل پیش کرتا ہے۔

سانگاو کیوں منتخب کریں؟

1. مینوفیکچرنگ کی صلاحیت

SanGao Liushi، Zhejiang میں 10‑mu (6,667 m²) سائٹ چلاتا ہے، جس میں 10,000 m² پروڈکشن فلور اسپیس، ہاؤسنگ وقف اسمبلی اور درمیانے وولٹیج سوئچ گیئر کے لیے ٹیسٹنگ لائنز ہیں۔

2. تکنیکی ٹیم

کمپنی 120 عملے کو ملازمت دیتی ہے، بشمول 20 درمیانی سے سینئر سطح کے انجینئرز جو مکینیکل ڈیزائن، ہائی وولٹیج کی موصلیت، اور کوالٹی ایشورنس کا احاطہ کرتے ہیں۔ رجسٹرڈ سرمایہ RMB 81.68 ملین ہے، کل اثاثے تقریباً 200 ملین RMB ہیں۔

3. تصدیق شدہ معیار کے نظام

پیداوار ISO 9001:2008، ISO 14001، اور ISO 45001 سرٹیفیکیشن کے تحت کی جاتی ہے۔ ان کے لیے دستاویزی سپلائر کنٹرول، آنے والے معائنے، عمل کے دوران چیک، اور حتمی قبولیت جانچ کی ضرورت ہوتی ہے۔

4. عمل کا پتہ لگانے کی صلاحیت

n ERP سسٹم مواد، مینوفیکچرنگ آپریشنز، اور ٹیسٹ ریکارڈز کو ٹریک کرتا ہے۔ ہر یونٹ کو مکمل ٹریس ایبلٹی کے لیے محفوظ شدہ ٹیسٹ ڈیٹا کے ساتھ سیریلائز کیا جاتا ہے۔

5. معمول کی جانچ

ہر اپریٹس ڈائی الیکٹرک کو برداشت کرنے کے ٹیسٹ (مین سرکٹ اور زمین)، دستی اور برقی کنٹرول کے تحت مکینیکل آپریشن ٹیسٹ، اور رابطہ مزاحمت کی پیمائش سے گزرتا ہے۔ نمونے کی اکائیوں کو 20 kA/4 s کی توثیق کے لیے مختصر وقت کے موجودہ ٹیسٹوں کا نشانہ بنایا جاتا ہے۔

6. تکنیکی شراکت داری

سان گاو نے Xi'an Senyuan، بیجنگ الیکٹریکل ریسرچ انسٹی ٹیوٹ، اور Xi'an ہائی وولٹیج ریسرچ انسٹی ٹیوٹ کے ساتھ قسم کی جانچ اور GB اور IEC کے معیارات کی تعمیل کے لیے تعاون کیا۔

اجزاء کی خرابی

نہیں	جزو
1	فکسڈ رابطہ
2	موصلیت کا احاطہ
3	شٹر
4	چیسس
5	ویکیوم آرک بجھانے والا چیمبر
6	گائیڈ پلیٹ
7	فیوز
8	توانائی ذخیرہ کرنے والا شافٹ
9	ارتھ سوئچ شافٹ
10	آپریشن پینل
