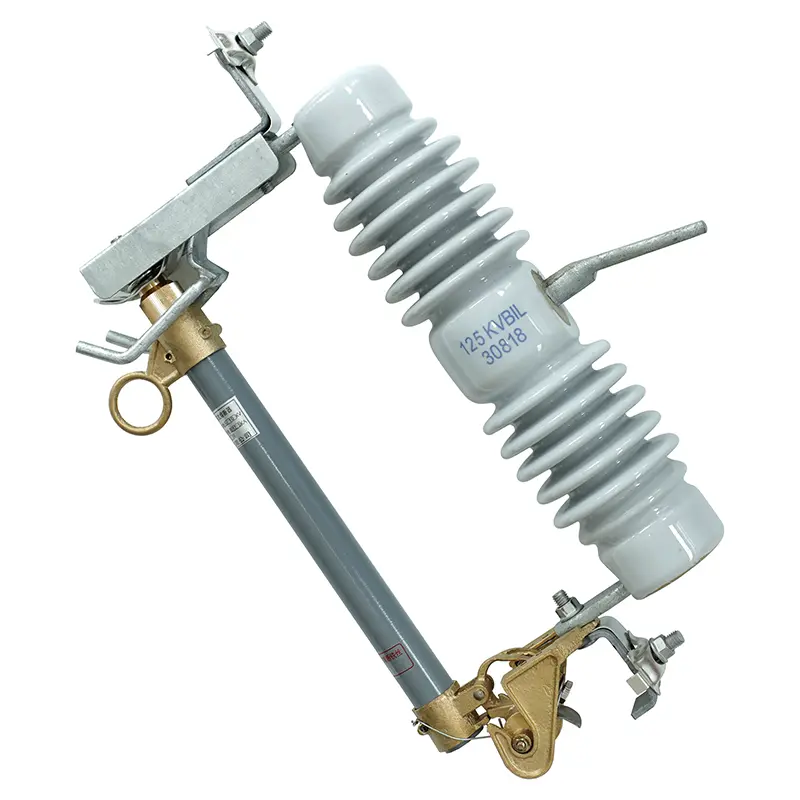

الیکٹرک سرج پروٹیکٹر بریکر فیوز کٹ آؤٹ

چین میں بنایا گیا سان گاو الیکٹرک سرج پروٹیکٹر بریکر فیوز کٹ آؤٹ میڈیم وولٹیج لائنوں کے لیے انتہائی اقتصادی، خالص جسمانی تحفظ کے طریقہ کار کی نمائندگی کرتا ہے۔ اعلی تھرمل آرک بجھانے کی صلاحیتوں کے ساتھ مکینیکل سرکٹ منقطع ہونے کو جوڑ کر، یہ آلہ 11KV سے 38KV تک اوور ہیڈ لائنوں کے لیے ایک بنیادی فائر وال کے طور پر کام کرتا ہے۔ یہ وولٹیج ریگولیٹرز اور سمارٹ ریکلوزر جیسے مہنگے ڈاؤن اسٹریم ڈیجیٹل اثاثوں کی حفاظت کے لیے چوٹی کے شارٹ سرکٹ کرنٹ کو مؤثر طریقے سے محدود کرتا ہے، جس سے یہ بجلی کی تقسیم کے منصوبوں کے لیے ضروری ہول سیل انتخاب بن جاتا ہے۔

انجینئرنگ کی رکاوٹیں حل ہوئیں: تھرمل تھکاوٹ پر قابو پانا

معیاری اوور کرنٹ کٹ آؤٹس میں ایک اہم ناکامی موڈ سب سے اوپر رابطہ اسمبلیوں پر تھرمل تھکاوٹ ہے، جو کمزور رابطہ دباؤ، آرکنگ، اور مقامی پگھلنے کا باعث بنتا ہے۔ SanGao موٹے، چاندی کے چڑھائے ہوئے تانبے کے مرکب کانٹیکٹ بلاکس کو استعمال کرکے حل کرتا ہے جو ہیوی ڈیوٹی سٹینلیس سٹیل کے لیف اسپرنگس سے تعاون یافتہ ہیں۔ یہ سیٹ اپ کئی دہائیوں کے درجہ حرارت کے جھولوں کے دوران مسلسل مکینیکل دباؤ کو برقرار رکھتا ہے۔

مزید برآں، جب کہ مدمقابل ماڈلز اکثر ٹوٹنے والی، کم درجے کی رال استعمال کرتے ہیں جو انتہائی شمسی حرارت کے تحت تپتے ہیں، SanGao خصوصی آؤٹ ڈور گریڈ الیکٹریکل سیرامکس اور UV-مستحکم مرکب مواد استعمال کرتا ہے۔ یہ اس بات کو یقینی بناتا ہے کہ یونٹ +40°C گرمیوں اور منجمد -40°C سردیوں کے دوران ساختی سالمیت کو برقرار رکھتا ہے۔

تکنیکی ڈیٹا اور ماحولیات کے قواعد

الیکٹرک سرج پروٹیکٹر بریکر فیوز کٹ آؤٹ کے آپریشنل استحکام کی ضمانت دی جاتی ہے جب ان درست پیرامیٹرز کے اندر تعینات کیا جائے:

• سسٹم آپریشنل وولٹیج:11KV سے 38KV اوور ہیڈ ڈسٹری بیوشن نیٹ ورکس۔

• محیطی کام کرنے کا درجہ حرارت:-40°C سے +40°C

• اونچائی کی پابندی:ایڈجسٹمنٹ کے بغیر زیادہ سے زیادہ 1000 میٹر (اعلی بلندی کے لیے اپنی مرضی کے مطابق انجینئرنگ دستیاب ہے)۔

• شرح شدہ AC تعدد:100Hz تک زیادہ سے زیادہ گرڈ آپریشن۔

• وقفے وقفے کی درجہ بندی:دسیوں ہزار ایمپیئر تک رکاوٹ کی صلاحیت۔

• ساختی بوجھ کی حد:مخصوص ریٹیڈ مکینیکل بوجھ سے زیادہ نہیں ہونا چاہیے۔

ٹارگٹ ایپلی کیشنز اور پروجیکٹس

یہ ورسٹائل الیکٹرک سرج پروٹیکٹر بریکر فیوز کٹ آؤٹ بڑے پیمانے پر ان میں مربوط ہے:

• سیوریج ٹریٹمنٹ کی سہولیات:علاقائی گرڈ کی عدم استحکام کی وجہ سے لائن فالٹس سے ہائی پاور انڈسٹریل پمپ موٹرز کی حفاظت کرتا ہے۔

• میٹالرجیکل اور کان کنی کے آپریشنز:بھاری دھول اور کمپن والے ماحول میں تعینات کیا گیا ہے تاکہ اوور ہیڈ فیڈر لائنوں کی حفاظت کی جا سکے جو سمیلٹنگ فرنس کو فراہم کرتے ہیں۔

• رہائشی پاور انجینئرنگ:اعلی کثافت والے رہائشی کمپلیکس کو کھلانے والے اوور ہیڈ ڈسٹری بیوشن ٹیپس پر قابل اعتماد، کم دیکھ بھال والے سرکٹ آئسولیشن فراہم کرتا ہے۔

تفصیلی انسٹالیشن گائیڈ

ہر کھیپ ایک جامع، مرحلہ وار گرافک انسٹالیشن دستی کے ساتھ مکمل ہوتی ہے۔ یونٹ میں یونیورسل NEMA ماؤنٹنگ بریکٹس ہیں جو معیاری لکڑی یا کنکریٹ کے کراسارمز پر آسانی سے چڑھ جاتے ہیں۔ تنصیب کے لیے کم سے کم خصوصی ٹولنگ کی ضرورت ہوتی ہے اور اسے عام بیرونی حالات میں تقریباً 30 منٹ میں معیاری یوٹیلیٹی لائن عملے کے ذریعے مکمل کیا جا سکتا ہے۔

سرج پروٹیکشن اور الیکٹریکل FAQ

کیا یہ الیکٹرک سرج پروٹیکٹر بریکر فیوز کٹ آؤٹ کراس آرم پر افقی طور پر نصب کیا جا سکتا ہے؟

نہیں، اسے ایک مخصوص زاویے پر نصب کیا جانا چاہیے (عموماً عمودی سے 15 سے 20 ڈگری)۔ یہ جھکاؤ اس بات کو یقینی بنانے کے لیے ضروری ہے کہ اندرونی عنصر کے پگھلنے کے فوراً بعد کشش ثقل فیوز ہولڈر کو کھلی پوزیشن میں نیچے کی طرف کھینچ لے۔

یہ مکینیکل کٹ آؤٹ ڈیجیٹل ڈاؤن اسٹریم الیکٹرانکس کو اضافے کی بے ضابطگیوں سے کیسے بچاتا ہے؟

ایک بڑے شارٹ سرکٹ کے دوران ملی سیکنڈ کے اندر پگھلنے سے، فیوز کی پٹی چوٹی لیٹ تھرو کرنٹ (I²t) کو محدود کرتی ہے۔ یہ بڑے پیمانے پر تھرمل توانائی کے اضافے کو لائن کے نیچے الیکٹرانک اجزاء تک پہنچنے اور تباہ کرنے سے روکتا ہے۔

اس کٹ آؤٹ سوئچ کو کس قسم کی متواتر دیکھ بھال کی ضرورت ہے؟

چونکہ یہ ایک جسمانی مکینیکل ڈیوائس ہے جس میں اعلی عمل کی یقین دہانی ہے، اس کے لیے بہت کم دیکھ بھال کی ضرورت ہوتی ہے۔ لائن کے عملے کو معیاری سالانہ سسٹم چیک اپ کے دوران گڑھے لگانے کے لیے رابطے کی سطحوں کا بصری طور پر معائنہ کرنا چاہیے اور انسولیٹر باڈی کو صاف کرنا چاہیے۔
