آؤٹ ڈور ہائی وولٹیج پروٹیکشن سوئچ ڈراپ آؤٹ فیوز

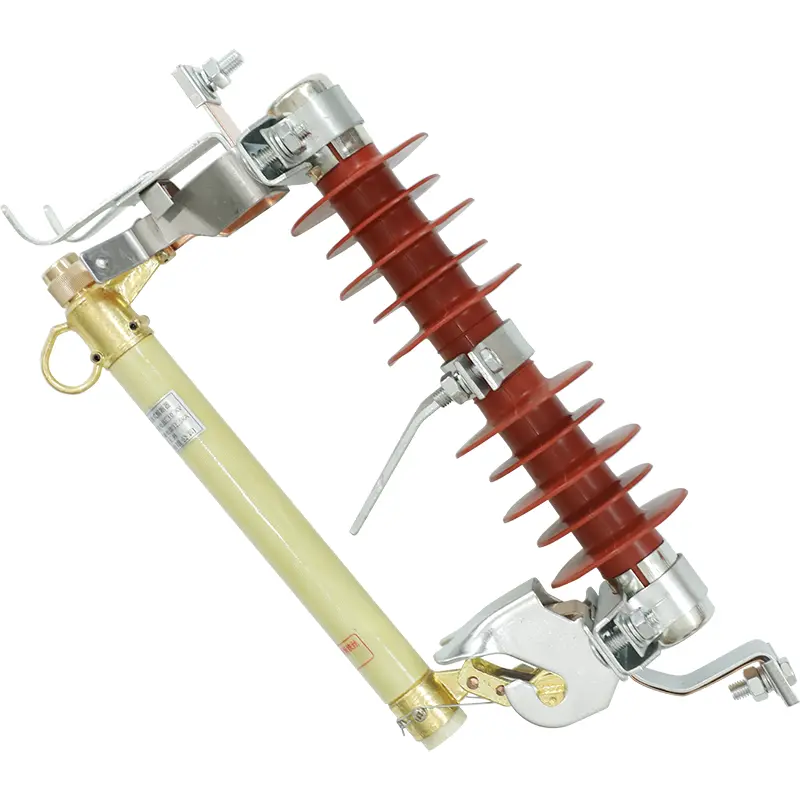

سانگاوآؤٹ ڈور ہائی وولٹیج پروٹیکشن سوئچ ڈراپ آؤٹ فیوزیہ ایک اہم حفاظتی ٹکڑا ہے جو بجلی کے نظام کے آلات کو نقصان اور خطرناک برقی حالات سے بچانے کے لیے بنایا گیا ہے۔ ایک ناہموار سیرامک ​​انسولیٹر سپورٹ ڈھانچہ کی خاصیت، یہ ڈراپ آؤٹ سرکٹ بریکر جب کوئی خرابی واقع ہوتی ہے تو فوری، مثبت فزیکل اوپن سرکٹ فراہم کرتا ہے۔ فیوز عنصر کو درست طریقے سے کیلیبریٹ کیا جاتا ہے تاکہ تیزی سے پگھل جائے جب کوئی اوورلوڈ کرنٹ گزرتا ہے، برقی کرنٹ کا راستہ ملی سیکنڈ میں کاٹتا ہے اور نیچے کی طرف ٹرانسفارمر کی ناکامی کو مکمل طور پر روکتا ہے۔

مصنوعات کی کارکردگی کے پیرامیٹرز

اس آؤٹ ڈور ہائی وولٹیج پروٹیکشن سوئچ ڈراپ آؤٹ فیوز کی ساختی آپریٹنگ سیکیورٹی ان تصدیق شدہ ماحولیاتی معیارات کی سختی سے تعمیل پر منحصر ہے:

مثبت ڈراپ آف آئسولیشن کی میکانکس

کم درجے کے پروٹیکشن سوئچز میں ایک عام ناکامی نقطہ یہ ہے کہ لنک کے پگھلنے کے بعد فیوز ٹیوب کا اپنی جگہ پر چپکنے کا رجحان ہے، جس کے نتیجے میں سطح کا خطرناک مسلسل آرک بنتا ہے۔ سانگاو آپریٹنگ میکانزم موسم بہار سے بھری ٹوگل آرم اسمبلی کے ذریعے اس خطرے کو ختم کرتا ہے۔ فیوز عنصر تناؤ کے تحت نچلے قبضے کے طریقہ کار سے جڑا ہوا ہے۔

مائیکرو سیکنڈ ایک اوور کرنٹ دھات کی پٹی کو پگھلنے کا سبب بنتا ہے، اندرونی مکینیکل تناؤ صفر پر گر جاتا ہے۔ قوت میں یہ تبدیلی بہار کے بازو کو چھوڑنے کے لیے متحرک کرتی ہے، جس کی وجہ سے پورا فیوز یونٹ اپنے وزن کے نیچے باہر کی طرف اور نیچے کی طرف گر جاتا ہے۔

یہ ڈراپ آف ایکشن انتہائی دکھائی دینے والا، جسمانی ہوا کا وقفہ قائم کرتا ہے جسے یوٹیلیٹی لائن کا عملہ شدید بارش یا رات کے طوفانوں کے دوران بھی زمین سے شناخت کر سکتا ہے، مشکل سے نمٹنے اور بحالی کے اوقات کو ہموار کرتا ہے۔

کور سسٹم ایپلی کیشنز اور ڈسٹری بیوشن پروجیکٹس

یہ پائیدار آؤٹ ڈور ہائی وولٹیج پروٹیکشن سوئچ ڈراپ آؤٹ فیوز پاور انجینئرنگ کے مختلف منصوبوں میں بنیادی دفاعی لائن کے طور پر کام کرتا ہے:

• قطب پر نصب ٹرانسفارمر تحفظ:کم لاگت، اعلی وشوسنییتا اوور کرنٹ تحفظ فراہم کرنے کے لیے براہ راست ڈسٹری بیوشن ٹرانسفارمرز کے ہائی وولٹیج سائیڈ پر تعینات کیا گیا ہے۔

• دیہی برانچ لائن سیکٹر:مقامی فالٹس کو الگ کرنے اور وسیع پیمانے پر علاقائی بلیک آؤٹ کو روکنے کے لیے لمبی اوور ہیڈ لائنوں پر کلیدی برانچ ٹیپ پوائنٹس پر انسٹال کیا گیا ہے۔

• صنعتی پلانٹ سب سٹیشن فیڈز:کان کنی کی سہولیات اور مینوفیکچرنگ پلانٹس کو کھانا کھلانے والی آنے والی اوور ہیڈ سروس لائنوں پر بنیادی شارٹ سرکٹ تحفظ فراہم کرتا ہے۔

کوالٹی کنٹرول ٹیسٹنگ

سانگاو سخت ISO9001 کوالٹی فریم ورک کے تحت تمام آؤٹ ڈور سوئچ گیئر تیار کرتا ہے۔ آؤٹ ڈور ہائی وولٹیج پروٹیکشن سوئچ ڈراپ آؤٹ فیوز کا ہر بیچ سخت مکینیکل الائنمنٹ چیک، موسم بہار کے تناؤ کیلیبریشن، اور مسلسل کرنٹ لے جانے والی جانچ سے گزرتا ہے تاکہ یہ یقینی بنایا جا سکے کہ جسمانی اجزاء وائرنگ ٹرمینلز کے ساتھ بالکل سیدھ میں ہوں۔ یہ سخت پیداواری معیار کئی دہائیوں کی سروس کے دوران اعلیٰ عمل کی یقین دہانی اور مستحکم کارکردگی کو یقینی بناتا ہے۔

اکثر پوچھے گئے سوالات

'ڈراپ آف' کی اصطلاح اس پروٹیکشن سوئچ کی بنیادی حفاظتی کارروائی کو کیوں بیان کرتی ہے؟

"ڈراپ آف" سے مراد مکینیکل ایکشن ہے جہاں فیوز ٹیوب کھولتی ہے اور اپنے اوپری رابطہ بیس سے نیچے جھولتی ہے۔ جب فیوز عنصر پگھل جاتا ہے تو یہ جسمانی حرکت خود بخود شروع ہوتی ہے، جو ضعف سے اس بات کی تصدیق کرتی ہے کہ خرابی والے سرکٹ کو الگ کر دیا گیا ہے۔

کیا یہ آؤٹ ڈور ہائی وولٹیج پروٹیکشن سوئچ ڈراپ آؤٹ فیوز انتہائی موسمی حالات جیسے تیز ہواؤں اور جمی ہوئی سردی کو سنبھال سکتا ہے؟

جی ہاں آپریٹنگ میکانزم کو -30 ° C تک مسلسل جمنے والے درجہ حرارت اور 35 میٹر فی سیکنڈ تک تیز ہواؤں کو سنبھالنے کے لیے درجہ بندی کی گئی ہے، اس بات کو یقینی بناتے ہوئے کہ بیرونی ماحولیاتی دباؤ قبل از وقت مکینیکل ڈراپ آؤٹ یا منجمد قلابے کا سبب نہ بنے۔

اس یونٹ پر وائرنگ ٹرمینلز کے لیے کنکشن کے کون سے طریقے دستیاب ہیں؟

وائرنگ ٹرمینلز یونیورسل یوٹیلیٹی کنکشن کے لیے ڈیزائن کیے گئے ہیں، جس میں ہیوی ڈیوٹی بولٹ سے تنگ متوازی گروو کلیمپس ہیں جو معیاری ایلومینیم کنڈکٹر اسٹیل ریینفورسڈ (ACSR) ڈسٹری بیوشن تاروں کو محفوظ طریقے سے ایڈجسٹ کرتے ہیں۔
