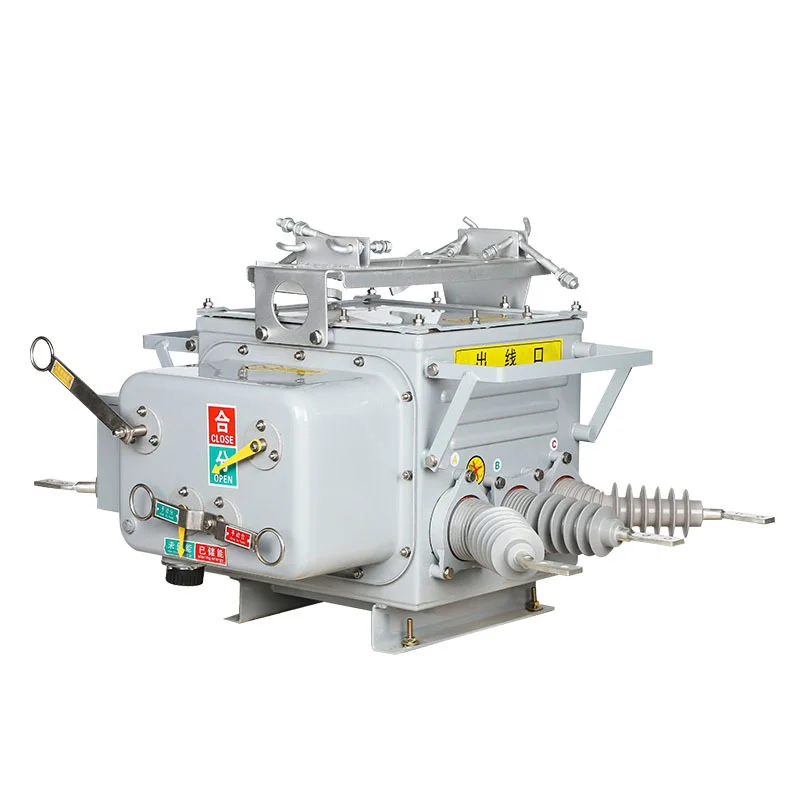

آؤٹ ڈور باؤنڈری ویکیوم سرکٹ بریکر

سنگاؤ پائیدار آؤٹ ڈور باؤنڈری ویکیوم سرکٹ بریکر (اس کے بعد "باؤنڈری سرکٹ بریکر" کہا جاتا ہے) تین فیز اے سی 50Hz اور 33KV اور اس سے نیچے کی درجہ بندی والی وولٹیج کے ساتھ آؤٹ ڈور ہائی وولٹیج سوئچ گیئر کے لئے موزوں ہے۔ سرکٹ بریکر باڈی ویکیوم آرک بجھانے والے چیمبر ، موجودہ ٹرانسفارمر ، صفر تسلسل موجودہ ٹرانسفارمر ، وغیرہ سے لیس ہے۔ سرکٹ بریکر میں ریموٹ مینجمنٹ موڈ ، پروٹیکشن کنٹرول فنکشن اور مواصلات کی تقریب ہے۔ یہ معتبر طور پر کنٹرول اور تحفظ کے مقصد کے لئے سب اسٹیشنوں ، صنعتی اور کان کنی کے کاروباری اداروں ، اور شہری اور دیہی پاور گرڈ کا انصاف اور ان کا پتہ لگاسکتا ہے۔ خاص طور پر گراؤنڈ اور سٹی لیول ملپیر لیول صفر تسلسل موجودہ اور مرحلے کے مرحلے کے فالج شارٹ سرکٹ کرنٹ کے لئے خاص طور پر موزوں ہے ، جس میں سنگل فیز گراؤنڈنگ غلطیوں کا خودکار خاتمہ اور مرحلہ شارٹ سرکٹ کی خرابیوں کا مرحلہ حاصل ہوتا ہے۔

آؤٹ ڈور باؤنڈری ویکیوم سرکٹ بریکر ویکیوم موڈ میں آرک کو روکتا ہے اور SF6 گیس موصلیت کا استعمال کرتا ہے۔ یہ باکس اعلی درجے کی سگ ماہی کی کارکردگی کے ساتھ جدید درآمدی گیس مہر ، دھماکے کا ثبوت اور موصلیت کے ڈھانچے کی ٹیکنالوجی کو اپناتا ہے۔ درآمد اور برآمدی نالیوں کی سگ ماہی کارکردگی کو بھی بہتر بنایا گیا ہے ، اور مجموعی طور پر سگ ماہی کی کارکردگی اچھی ہے۔ اندر سے بھری ہوئی SF6 گیس کو بیرونی ماحول سے لیک یا متاثر نہیں ہونا چاہئے۔ موسم بہار کے آپریٹنگ میکانزم کو منیٹورائز کیا گیا ہے اور اس کی کارکردگی کو بہتر بنایا گیا ہے۔ کم مزاحمت اور کم درجہ حرارت میں اضافے کے ساتھ مین چین ٹرانسمیشن اور ملٹی اسٹیج ٹرپ سسٹم کو اپنانا۔ اس کی وشوسنییتا اور استحکام روایتی موسم بہار کے طریقہ کار سے بہتر ہے۔

یہ پروڈکٹ اوور ہیڈ ڈسٹری بیوشن لائنوں کی ذمہ داری کی حدود میں نصب ہے۔ صارف کی آنے والی لائن کا سامنے کا اختتام صارف کے نظام کے اندر شارٹ سرکٹ کی خرابیوں کو خود بخود ختم کردے گا ، صارف کی دنیا میں غلطیوں کے پھیلاؤ کو مرکزی ٹرانسمیشن لائن میں پھیلائے گا ، غیر ناقص صارفین کی بجلی کی حفاظت کو یقینی بنائے گا ، اور بجلی کی قابل اعتماد کو بہتر بنائے گا۔ اگر غلطی مستقل ہے اور سب اسٹیشن کی بازیافت ناکام ہوجاتی ہے تو ، میڈیم وولٹیج صارف کی سائٹ پر ہونے والے حادثے کے نتیجے میں پوری تقسیم کی مین لائن منقطع ہوجائے گی۔ پاور گرڈ میں یہ عام ٹرانسمیشن حادثہ معاشرے کو نمایاں نقصانات کا سبب بنے گا۔

ماحولیاتی حالت

(1) ماحولیاتی ہوا کا درجہ حرارت: -40 ℃ ~+40 ℃ ؛ روزانہ درجہ حرارت کی تبدیلی 25 ℃ سے زیادہ نہیں ہے۔ SF6 گیس کی خصوصیات کے مطابق ، جب محیطی درجہ حرارت -40 ℃ ہوتا ہے اور ٹینک کے اندر دباؤ 0.05MPA ہوتا ہے تو ، SF6 اب بھی مصنوع کے معمول کے عمل کو یقینی بنانے کے لئے ایک گیس کی حالت میں ہے۔ جب محیطی درجہ حرارت -40 ℃ ہوتا ہے اور گیج کا دباؤ 0.05MPA ہوتا ہے تو ، SF6 کا لیکویفیکیشن پوائنٹ -55 ℃ ہے ؛ جب گیج پریشر صفر ہو تو ، SF6 لیکویفیکشن پوائنٹ -60 ℃ سے زیادہ نہیں ہوگا۔

(2) ہوا کی رفتار 35m/s سے زیادہ نہیں ہے۔

()) آتش گیر ، دھماکے کا خطرہ ، مضبوط کیمیائی سنکنرن (جیسے مختلف تیزاب ، الکلیس ، یا دھواں) ، اور مضبوط کمپن کے بغیر ایک جگہ۔

(4) اونچائی: ≤ 1000m ؛

(5) کوریج کی موٹائی: 10 ملی میٹر ؛

(6) فضائی آلودگی کی سطح: سطح 4 ؛

(7) زلزلہ کی شدت: ≤ 7 ڈگری ؛

()) پاور گرڈ میں غیر جانبدار نقطہ گراؤنڈنگ کا طریقہ: غیر جانبدار نقطہ گراؤنڈ نہیں ہے ، یہ آرک دبانے والے کنڈلی کے ذریعے گراؤنڈ کیا جاتا ہے ، اور صفر نقطہ کو کم مزاحمت کے ذریعے گراؤنڈ کیا جاتا ہے۔
