سان گاو تھری فیز سرکٹ بریکر ماڈیول – خصوصیات، کنٹرول موڈز، اور ایپلیکیشن کی بصیرتیں

صنعتی آٹومیشن اور کمرشل پاور ڈسٹری بیوشن کی تیز رفتار ترقی کے ساتھ، تین فیز سرکٹ بریکر سادہ حفاظتی آلات سے ذہین یونٹس میں تبدیل ہو گئے ہیں جو کنٹرول، تحفظ اور تنہائی کو یکجا کرتے ہیں۔ SanGao تھری فیز بریکر ماڈیول، Simulink سمولیشن ماحول کے ساتھ مطابقت رکھتا ہے، دو لچکدار کنٹرول موڈ فراہم کرتا ہے: بیرونی سگنل کنٹرول (کھلے کے لیے 0 V، قریبی کے لیے مثبت وولٹیج) اور اندرونی ٹائمر پر مبنی کنٹرول (پہلے سے سیٹ سوئچنگ اوقات)۔ یہ استعداد نظام کے انضمام اور جانچ کو بہت آسان بناتی ہے۔ اس مضمون میں، ہم اس ماڈیول کی تکنیکی تفصیلات کا جائزہ لیتے ہیں اور انتخاب اور اطلاق کے بارے میں عملی رہنمائی پیش کرتے ہیں۔

1. تھری فیز سرکٹ بریکر ماڈیول کا جائزہ

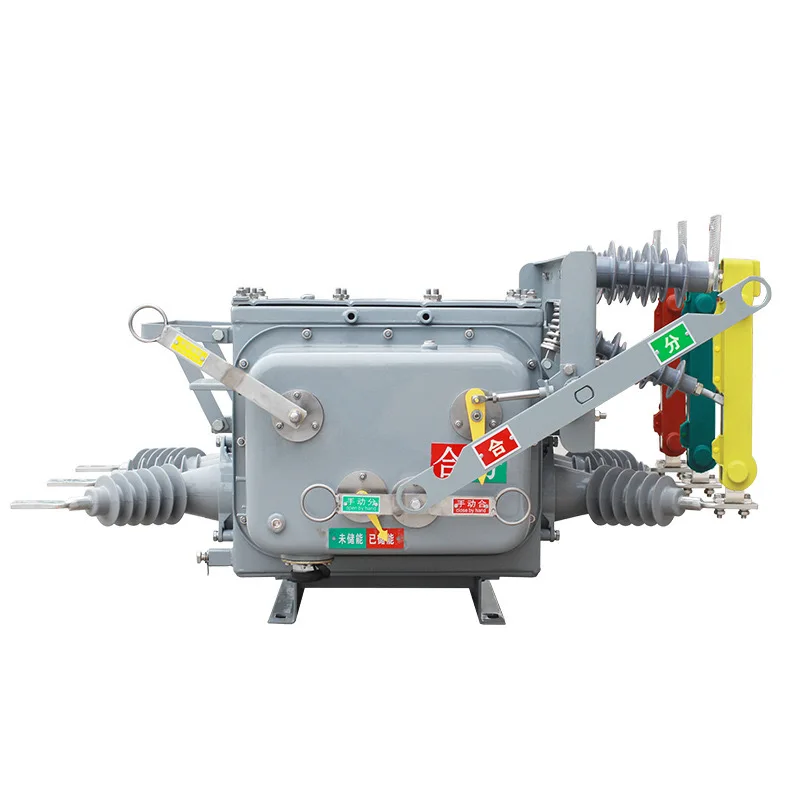

SanGao تھری فیز سرکٹ بریکر ماڈیول تین آزاد سنگل پول بریکرز پر مشتمل ہوتا ہے جو ایک ہی ٹوگل ہینڈل کے ذریعے بیک وقت کام کرنے کے لیے میکانکی طور پر آپس میں جڑے ہوتے ہیں۔ ایک ساتھ تمام مراحل کو کنٹرول کرنے کے لیے اسے تین فیز بوجھ کے ساتھ سیریز میں جوڑا جا سکتا ہے۔ آرک بجھانے کا طریقہ کار معیاری سرکٹ بریکرز سے ملتا جلتا ہے، اور ماڈیول میں سوئچنگ اوور وولٹیجز کو دبانے کے لیے بلٹ ان Rs‑Cs اسنبر سرکٹس شامل ہیں - جب انڈکٹیو بوجھ یا موجودہ ذرائع سے منسلک ہوتے ہیں تو یہ ضروری ہے۔

2. بنیادی افعال اور آپریٹنگ موڈز

SanGao تھری فیز بریکر مختلف ایپلیکیشن کی ضروریات کو پورا کرنے کے لیے دو کنٹرول موڈ پیش کرتا ہے۔ میںبیرونی کنٹرول موڈ، ماڈیول آئیکن ایک کنٹرول ان پٹ پورٹ دکھاتا ہے، جو Simulink سگنلز کے ذریعے ریئل ٹائم سوئچنگ کی اجازت دیتا ہے۔ میںاندرونی کنٹرول موڈ, سوئچنگ کے اوقات خودکار وقت کی ترتیب کے لیے ڈائیلاگ باکس میں پہلے سے سیٹ ہیں۔ دونوں طریقوں میں، ایک ہی کنٹرول سگنل تینوں بریکرز کو چلاتا ہے، جو ہم وقت ساز آپریشن کو یقینی بناتا ہے۔

2.1 سنبر سرکٹ کا کردار

جب بریکر انڈکٹیو بوجھ (مثلاً موٹرز، ٹرانسفارمرز) یا موجودہ ذرائع سے منسلک ہوتا ہے، تو سرکٹ کو کھولنے سے اوور وولٹیجز پیدا ہوتے ہیں جو موصلیت یا بریکر کو ہی نقصان پہنچا سکتے ہیں۔ بلٹ ان Rs‑Cs اسنبر سرکٹ مؤثر طریقے سے اس توانائی کو جذب کرتا ہے، اوور وولٹیج کی چوٹیوں کو محدود کرتا ہے اور بریکر اور ڈاؤن اسٹریم آلات دونوں کی حفاظت کرتا ہے۔ صارفین لوڈ کی قسم کے لحاظ سے اس سرکٹ کو فعال یا غیر فعال کرنے کا انتخاب کر سکتے ہیں۔

2.2 ٹرپ کی خصوصیات اور "ٹرپ فری" میکانزم

"ٹرپ فری" خصوصیت اس بات کو یقینی بناتی ہے کہ جب کوئی اوورلوڈ یا شارٹ سرکٹ ہوتا ہے، تو اندرونی طریقہ کار رابطوں کو کھولنے پر مجبور کرتا ہے اور ہینڈل ٹرپ شدہ پوزیشن پر چلا جاتا ہے۔ ہینڈل کو بند کرنے کی کوشش کرنے سے رابطے دوبارہ بند نہیں ہوں گے جب تک کہ خرابی صاف نہیں ہو جاتی اور ہینڈل دوبارہ ترتیب نہیں دیا جاتا ہے۔ یہ ایک اندرونی حفاظتی رکاوٹ فراہم کرتا ہے، جب تک کہ خرابی برقرار رہتی ہے دوبارہ توانائی کو روکتا ہے۔

• بیرونی سگنل کنٹرول (0 V / مثبت وولٹیج)
• اندرونی ٹائمر کنٹرول
• Rs‑Cs اسنبر سرکٹ (اختیاری)
• ٹرپ فری میکانزم
• وقت میں تاخیر کی سیریز ٹرپنگ کی خصوصیت
• اعلی شارٹ سرکٹ توڑنے کی صلاحیت

3. کلیدی تکنیکی وضاحتیں بیان کی گئیں۔

صحیح تھری فیز بریکر کو منتخب کرنے کے لیے اس کے تکنیکی پیرامیٹرز کی مکمل تفہیم درکار ہوتی ہے۔ نیچے دی گئی جدول SanGao ماڈیول کی اہم خصوصیات اور انتخاب کے لیے ان کے عملی مضمرات کا خلاصہ کرتی ہے۔

4. صنعتی ایپلی کیشنز اور سلیکشن گائیڈ

تھری فیز سرکٹ بریکر بڑے پیمانے پر موٹر کنٹرول سینٹرز، ڈسٹری بیوشن پینلز، انڈسٹریل آٹومیشن آلات اور کمرشل بلڈنگ سپلائیز میں استعمال ہوتے ہیں۔ درخواست پر منحصر ہے، وہ مین سوئچز، برانچ پروٹیکشن ڈیوائسز، یا موٹر آپریٹنگ سوئچ کے طور پر کام کر سکتے ہیں۔ ذیل میں عام استعمال کے معاملات اور انتخاب کے اشارے ہیں۔

4.1 اہم درخواست کے علاقے

• صنعتی موٹر کنٹرول:براہ راست آن لائن اسٹارٹرز کے طور پر استعمال کیا جاتا ہے، جس میں انرش کرنٹ پر ٹرپنگ سے بچنے کے لیے وقت میں تاخیر کی خصوصیت کی ضرورت ہوتی ہے۔
• ڈسٹری بیوشن لائن کا تحفظ:اوورلوڈز اور شارٹ سرکٹس سے بچانے کے لیے مین یا سب ڈسٹری بیوشن بورڈز میں نصب کیا جاتا ہے، اپ اسٹریم/ڈاؤن اسٹریم ڈیوائسز کے ساتھ مناسب ہم آہنگی کے ساتھ۔
• ایمرجنسی جنریٹر سیٹ:جنریٹر آؤٹ پٹ بریکر کے طور پر کام کرتا ہے، تنہائی فراہم کرتا ہے اور ممکنہ عارضی اوور کرینٹ کو برداشت کرتا ہے۔
• HVAC سسٹمز:ایئر کنڈیشنگ اور ریفریجریشن کے آلات میں کمپریسرز، پنکھوں اور دیگر موٹروں کی حفاظت کرتا ہے – اسے وقت میں تاخیر کی خصوصیات کی بھی ضرورت ہوتی ہے۔

4.2 انتخاب کے مراحل

1. لوڈ کی قسم کا تعین کریں:مزاحمتی یا دلکش؟ کیا اس میں شروع ہونے والا دخل ہے؟ یہ مطلوبہ سفر کی خصوصیت کا فیصلہ کرتا ہے۔
2. آپریٹنگ کرنٹ کا حساب لگائیں:لوڈ پاور اور وولٹیج کی بنیاد پر، زیادہ سے زیادہ لائن کرنٹ کا حساب لگائیں اور 20-30% حفاظتی مارجن شامل کریں۔
3. شارٹ سرکٹ کرنٹ کا تخمینہ لگائیں:سپلائی سسٹم سے ممکنہ شارٹ سرکٹ کرنٹ حاصل کریں۔ بریکر کی توڑنے کی صلاحیت زیادہ ہونی چاہیے۔
4. کنٹرول موڈ کا انتخاب کریں:اگر ریموٹ/خودکار آپریشن کی ضرورت ہو تو بیرونی سگنل کنٹرول؛ اندرونی ٹائمر اگر صرف شیڈول سوئچنگ کی ضرورت ہو۔
5. سنبر کی ضرورت پر غور کریں:انڈکٹیو بوجھ (موٹرز، ٹرانسفارمرز) کے لیے ہمیشہ سنبر سرکٹ کو فعال کریں۔

5. حفاظتی تحفظ کی خصوصیات

برقی ڈیزائن میں حفاظت اولین ترجیح ہے۔ SanGao تھری فیز بریکر میں متعدد حفاظتی میکانزم شامل ہیں جو نہ صرف سرکٹ اور آلات بلکہ عملے کی بھی حفاظت کرتے ہیں۔

• اوورلوڈ تحفظ:تھرمل مقناطیسی ٹرپ یونٹ سرکٹ کو کھولتا ہے جب کرنٹ مستقل مدت کے لیے ریٹیڈ ویلیو سے زیادہ ہو جاتا ہے، کیبل کو زیادہ گرم ہونے سے روکتا ہے۔
• شارٹ سرکٹ تحفظ:مقناطیسی ٹرپ شارٹ سرکٹ کی صورت میں فوری طور پر کام کرتا ہے، نقصان کو کم سے کم کرنے کے لیے ملی سیکنڈ میں فالٹ کرنٹ کو کاٹ دیتا ہے۔
• تنہائی کی تقریب:"آف" پوزیشن میں ہینڈل کے ساتھ، کافی رابطہ خلا اور موصلیت کا فاصلہ ایک واضح وقفہ فراہم کرتا ہے، جو الگ تھلگ کی ضروریات کو پورا کرتا ہے۔
• ٹرپ فری اینٹی ریکلوزر:غلطی کے برقرار رہنے پر دوبارہ بند ہونے سے روکتا ہے، انسانی غلطی کے خطرے کو ختم کرتا ہے۔
