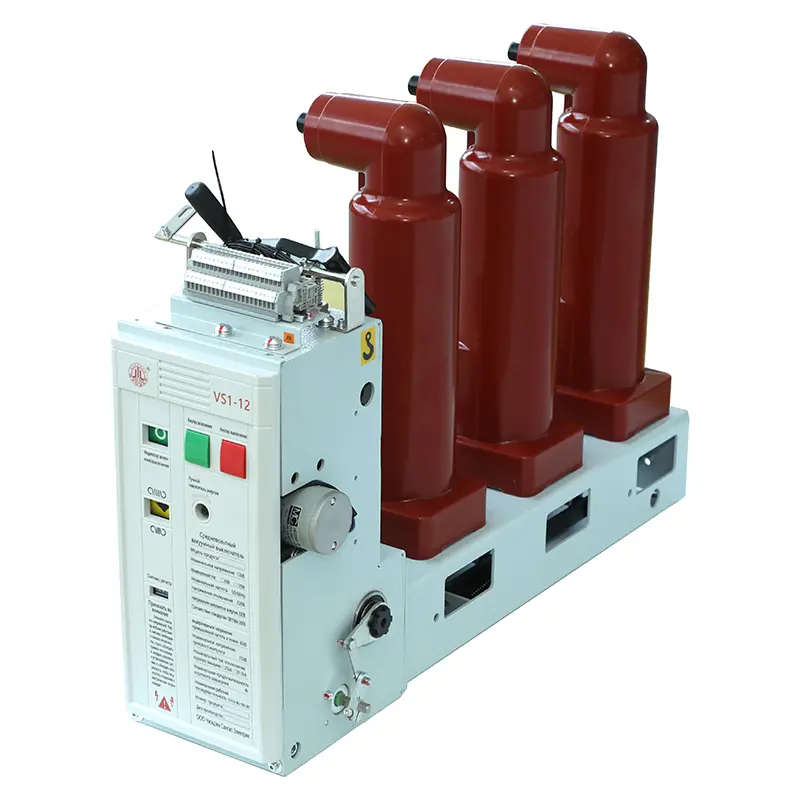

کیا آپ سائیڈ ماونٹڈ انڈور ویکیوم سرکٹ بریکر کو انسٹال کرنے کے لئے کلیدی تحفظات جانتے ہیں؟

پاور سسٹم کے بنیادی تحفظ آلہ کے طور پر ، کی تنصیب کا معیارسائیڈ پر سوار انڈور ویکیوم سرکٹ بریکربراہ راست اس کی آپریشنل حفاظت اور عمر کو متاثر کرتا ہے۔ تعمیراتی مرحلے کے دوران ، یہ ضروری ہے کہ وضاحتوں پر سختی سے عمل کریں اور مندرجہ ذیل پہلوؤں پر توجہ دیں:

1. ماحولیاتی تشخیص اور تیاری

ماحولیاتی تقاضے: سائیڈ ماونٹڈ انڈور ویکیوم سرکٹ بریکر کے لئے تنصیب کا ماحول صاف ، خشک (نسبتا hum نمی ≤ 85 ٪ ، کوئی گاڑھا ہونا نہیں) ، اچھی طرح سے ہوادار ، اور آتش گیر ، دھماکہ خیز ، سنکنرن گیسوں اور کوندکی دھول سے پاک ہونا چاہئے۔ محیطی درجہ حرارت کو -5 ° C سے +40 ° C کی جائز حد میں سختی سے کنٹرول کرنا چاہئے۔ اسپیس ریزرو: سرکٹ بریکر کے طول و عرض ، آپریٹنگ ہینڈل رینج (بلا روک ٹوک بند/افتتاحی کام) ، اور حفاظتی فاصلے کی ضروریات کو مخصوص کرنے کے لئے تقسیم کی کابینہ میں کافی جگہ کو یقینی بنائیں۔ آسانی سے دیکھ بھال کے لئے کابینہ کا دروازہ مکمل طور پر کھولنے کے قابل ہونا چاہئے۔ فاؤنڈیشن کا معائنہ: سرکٹ بریکر آپریشن اور شارٹ سرکٹ فورسز کے اثرات کو برداشت کرنے کے لئے کافی سختی اور طاقت کے ساتھ بڑھتے ہوئے بریکٹ کو محفوظ ، فلیٹ اور سطح کا ہونا ضروری ہے۔ کابینہ کا ڈھانچہ اخترتی سے پاک ہونا چاہئے ، اور بڑھتے ہوئے سوراخوں کو خاص طور پر منسلک ہونا چاہئے۔

2. عین مطابق تنصیب اور محفوظ فکسنگ

لفٹنگ اور ہینڈلنگ: ضرورت سے زیادہ کمپن اور اثرات سے گریز کرتے ہوئے ، لفٹنگ کے مناسب سامان کا استعمال کریں اور سرکٹ بریکر کو آہستہ سے سنبھالیں۔ موصل چھڑی یا آپریٹنگ ہینڈل پر نہ اٹھائیں اور نہ کھینچیں۔ عین مطابق پوزیشننگ: سرکٹ بریکر باڈی کو بڑھتے ہوئے ریل یا بریکٹ میں درست طریقے سے دبائیں ، اس بات کو یقینی بناتے ہوئے کہ یہ فکسنگ سوراخوں کے ساتھ مکمل طور پر منسلک ہے۔ محفوظ فکسنگ: بولٹ ، واشر ، اور لاکنگ عناصر (جیسے بہار کے واشر اور لاک نٹس) استعمال کریں جو کارخانہ دار کی خصوصیات کو پورا کرتے ہیں اور مخصوص سخت ٹارک کو پورا کرتے ہیں ، انہیں یکساں طور پر اور اخترتی مراحل میں سخت کرتے ہیں۔ کسی بھی طرح سے آپریٹنگ کمپن اور خطرے سے دوچار حفاظت میں اضافہ ہوگا۔

3. قابل اعتماد بجلی کے رابطے

بسبار/کیبل مطابقت: متصل بسبار یا کیبل کی وضاحتیں سرکٹ بریکر کی درجہ بندی شدہ موجودہ اور شارٹ سرکٹ سے ملنے کے لئے ڈیزائن کی جانی چاہئیں ، اور منسلک سطحوں کو ہموار اور صاف ہونا چاہئے۔ سطح کی تیاری سے رابطہ کریں: کنڈکٹر سے منسلک سطحوں پر کسی بھی آکسائڈ پرت یا گندگی کو اچھی طرح سے ہٹا دیں۔ رابطے کی مزاحمت کو نمایاں طور پر کم کرنے اور آکسیکرن کو روکنے کے لئے اعلی معیار کی کنڈکٹو چکنائی (بجلی کے مرکب چکنائی) کی ایک فراخ مقدار کا اطلاق کریں۔ ٹورک کنٹرول: یہ بہت ضروری ہے! ان پٹ اور آؤٹ پٹ ٹرمینلز سمیت تمام منسلک بولٹ کو سخت کرنے کے لئے کیلیبریٹڈ ٹارک رنچ کا استعمال کریں ، سختی سے سرکٹ بریکر کارخانہ دار کے ذریعہ مخصوص ٹارک ویلیو کے لئے۔ حد سے زیادہ سختی خراب رابطے اور زیادہ گرمی کا سبب بن سکتی ہے ، جبکہ حد سے زیادہ سختی ٹرمینلز یا دھاگوں کو نقصان پہنچا سکتی ہے۔

4. آپریٹنگ میکانزم معائنہ

دستی آپریشن کی توثیق: کے ساتھسائیڈ پر سوار انڈور ویکیوم سرکٹ بریکرہموار اور لچکدار آپریشن کو یقینی بنانے کے لئے مکمل طور پر ڈی اینجائزڈ ، بار بار سست دستی چارجنگ ، بندش اور افتتاحی کام انجام دیں ، کوئی چپکی ہوئی یا غیر معمولی شور ، اور درست اور واضح پوزیشن کا اشارہ (کھلی/بند/چارجنگ)۔ معاون سوئچ کی توثیق: چیک کریں کہ معاون سوئچ آن/آف اسٹیٹس (عام طور پر کھلا/بند) درست طریقے سے مرکزی سوئچ پوزیشن سے مطابقت رکھتا ہے اور یہ کہ وائرنگ درست اور محفوظ ہے۔

5. انسٹالیشن کے بعد فنکشنل کمیشننگ

موصلیت کا امتحان: وولٹیج کی درجہ بندی کے لئے موزوں میگوہم میٹر کا استعمال کریںسائیڈ پر سوار انڈور ویکیوم سرکٹ بریکرقواعد و ضوابط (جیسے مین سرکٹ: 1000V رینج ، ≥100mΩ) کے ذریعہ درکار مراحل کے درمیان اور مراحل کے درمیان مین سرکٹ موصلیت کے خلاف مزاحمت کی جانچ کرنے کے لئے۔ مکینیکل پراپرٹی کی پیمائش (اگر شرائط کی اجازت ہے): پیرامیٹرز کی پیمائش کرنے کے لئے سرشار آلات استعمال کرنے کی سفارش کی جاتی ہے جیسے کھلنے/بند وقت ، رفتار ، رابطہ کھولنے کا فاصلہ ، اوورٹرویل ، اچھال کا وقت ، ہم آہنگی وغیرہ۔ (مثال کے طور پر ، رابطہ کھولنے کا فاصلہ عام طور پر 8 ± 1 ملی میٹر کی حد میں ہونا چاہئے)۔ ڈیٹا کا موازنہ فیکٹری رپورٹ کے ساتھ اور قابل قبول انحراف کے اندر ہونا چاہئے۔ کوئی بوجھ آپریشن ٹیسٹ: حتمی طاقت کا اطلاق ہونے سے پہلے ، آپریشن کی وشوسنییتا اور پوزیشن کے اشارے کی درستگی کی تصدیق کے ل several کئی برقی آپریشن (بند اور افتتاحی) انجام دیں۔ تحفظ اور سگنل سرکٹ کی توثیق: سرکٹ بریکر ، ریلے پروٹیکشن ڈیوائس ، اور مرکزی سگنل سسٹم کے مابین تعلق کی منطق اور سگنل ٹرانسمیشن کی درستگی کو جانچنے کے لئے سگنلز کی نقالی کریں۔
