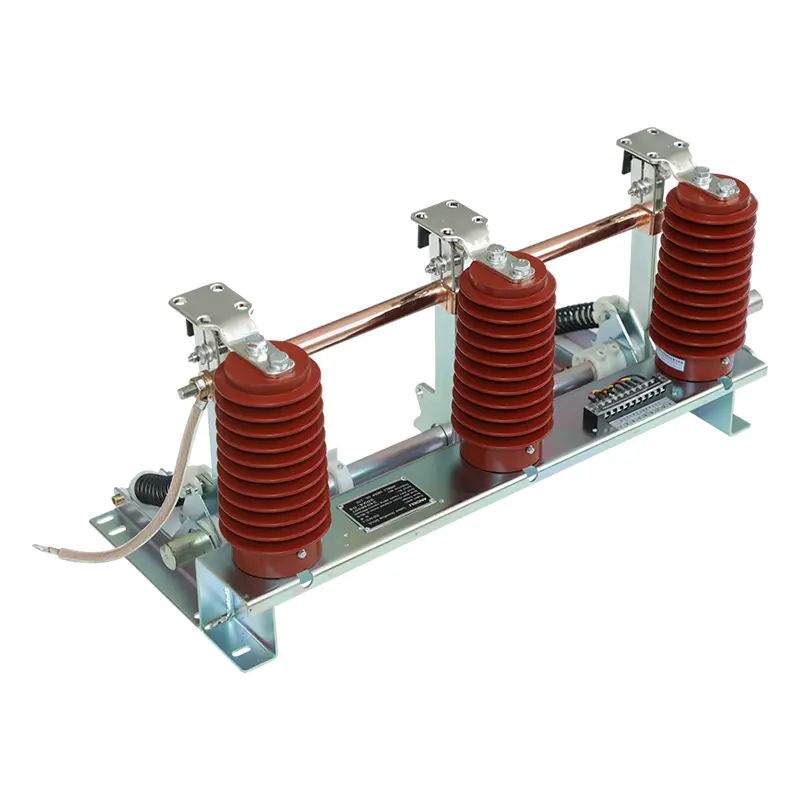

تیز رفتار ارتھ نائف کے ساتھ انڈور اے سی گراؤنڈ سوئچ

SanGao سے ہائی سپیڈ ارتھ نائف کے ساتھ انڈور AC گراؤنڈ سوئچ انڈور پاور آلات کی دیکھ بھال کے دوران رسک کنٹرول کے لیے مخصوص میڈیم وولٹیج گراؤنڈنگ گیئر فراہم کرتا ہے۔ 3kV سے 12kV تھری فیز AC 50/60Hz کام کے حالات کا احاطہ کرتے ہوئے، اس کا تیز رفتار ارتھ نائف ڈیزائن گراؤنڈنگ ایکشن ٹائم کو کم کرتا ہے اور دیکھ بھال کے عملے کے لیے حفاظتی خطرات کو کم کرتا ہے۔

محفوظ درمیانے وولٹیج کی بحالی کے لیے فاسٹ گراؤنڈنگ رسپانس

ہائی وولٹیج آلات کی دیکھ بھال کے دوران، گراؤنڈنگ کی رفتار اور مکینیکل اعتبار آپریٹر کی حفاظت کو براہ راست متاثر کرتا ہے۔ جب ایک سرکٹ کو الگ تھلگ کر دیا جاتا ہے، تو گراؤنڈنگ سوئچ غیر متوقع وولٹیج کے خطرات کو روکنے کے لیے ایک کنٹرول شدہ گراؤنڈنگ راستہ فراہم کرتا ہے۔

تیز رفتار ارتھ نائف ڈیزائن آپریٹنگ شافٹ، کرینک آرم، اسپرنگ میکانزم، اور گراؤنڈنگ نائف اسمبلی کی مربوط حرکت کے ذریعے گراؤنڈنگ آپریشن کو تیزی سے مکمل کرنے کی اجازت دیتا ہے۔

ہائی سپیڈ ارتھ نائف کے ساتھ انڈور AC گراؤنڈ سوئچ بنیادی طور پر استعمال کیا جاتا ہے:

• دیکھ بھال کے دوران ہائی وولٹیج کے برقی آلات کو گراؤنڈ کریں۔

• تکنیکی ماہرین کو حادثاتی وولٹیج کی ظاہری شکل سے بچائیں۔

• حوصلہ افزائی وولٹیج اور جامد بجلی کی وجہ سے خطرات کو محدود کریں۔

• برقی نظاموں میں گراؤنڈ فالٹ کرنٹ کے راستے فراہم کریں۔

سادہ گراؤنڈنگ کنکشن کے برعکس، ایک وقف شدہ گراؤنڈنگ سوئچ کنٹرول شدہ مکینیکل آپریشن اور سوئچ گیئر سسٹم کے اندر ایک متعین گراؤنڈنگ پوزیشن فراہم کرتا ہے۔

تیز رفتار زمین چاقو کی ساخت کیسے کام کرتی ہے؟

ہائی اسپیڈ ارتھ نائف کے ساتھ انڈور AC گراؤنڈ سوئچ کی آپریٹنگ کارکردگی کا بہت زیادہ انحصار مکینیکل اجزاء کے درمیان تعامل پر ہوتا ہے۔

بنیادی ڈھانچے میں شامل ہیں:

• بریکٹ

• گراؤنڈنگ چاقو اسمبلی

• جامد رابطہ

• سینسر

• گھومنے والی شافٹ

• گھومنے والا بازو

• کمپریشن بہار

• conductive آستین

لچکدار کنکشن

جب آپریٹنگ میکانزم گراؤنڈنگ سوئچ کو بند کرتا ہے، تو آپریٹنگ ٹارک مین شافٹ اور گھومنے والے بازو کو بند ہونے کی پوزیشن کی طرف لے جاتا ہے۔ کمپریشن اسپرنگ کے ڈیڈ پوائنٹ سے گزرنے کے بعد، ذخیرہ شدہ موسم بہار کی توانائی جاری کی جاتی ہے، جس سے گراؤنڈنگ چاقو اسمبلی تیزی سے بند پوزیشن میں منتقل ہو جاتی ہے۔

گراؤنڈنگ چاقو ڈسک اسپرنگ ڈھانچے کے ذریعے جامد رابطے کے ساتھ مضبوط رابطہ برقرار رکھتا ہے، مستحکم برقی کنکشن حاصل کرنے میں مدد کرتا ہے۔

یہ مکینیکل ڈیزائن بہتر بنانے میں مدد کرتا ہے:

• بند کرنے کی رفتار مستقل مزاجی

• دباؤ کے استحکام سے رابطہ کریں۔

• طویل مدتی آپریٹنگ وشوسنییتا

تکنیکی وضاحتیں

یہ سامان ان ڈور میڈیم وولٹیج ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جہاں محفوظ گراؤنڈنگ آپریشن کی ضرورت ہے۔

درخواست کے منظرنامے جہاں فاسٹ گراؤنڈنگ معاملات

انڈور سوئچ گیئر کی بحالی کے کمرے

ڈسٹری بیوشن رومز میں، دیکھ بھال کرنے والے اہلکاروں کو معائنہ سے پہلے آلات کی گراؤنڈنگ کی تصدیق کرنے کے لیے ایک قابل اعتماد طریقہ کی ضرورت ہوتی ہے۔ الگ تھلگ طریقہ کار مکمل ہونے کے بعد گراؤنڈنگ سوئچ ایک وقف گراؤنڈنگ پوائنٹ فراہم کرتا ہے۔

صنعتی پاور سسٹمز

درمیانے وولٹیج کا سامان استعمال کرنے والی فیکٹریوں کو ٹرانسفارمرز، فیڈرز اور سوئچ گیئر پر باقاعدہ دیکھ بھال کی ضرورت پڑ سکتی ہے۔ ایک مستحکم گراؤنڈنگ میکانزم طے شدہ شٹ ڈاؤن کے دوران خطرات کو کم کرنے میں مدد کرتا ہے۔

سب سٹیشنز

سب سٹیشنز میں متعدد ہائی وولٹیج سرکٹس ہوتے ہیں جہاں حادثاتی وولٹیج، حوصلہ افزائی کرنٹ، یا برقی مقناطیسی اثرات خطرات پیدا کر سکتے ہیں۔ گراؤنڈ کرنے کا سامان محفوظ دیکھ بھال کا ماحول قائم کرنے میں مدد کرتا ہے۔

متوازی ٹرانسمیشن لائن کے ماحول

جب ایک اوور ہیڈ لائن کو ڈی انرجائز کیا جاتا ہے جب کہ قریبی لائنیں متحرک رہتی ہیں، الیکٹرو اسٹیٹک اور برقی مقناطیسی انڈکشن حوصلہ افزائی وولٹیج بنا سکتے ہیں۔ گراؤنڈنگ سوئچ ان اثرات کو خارج کرنے اور دیکھ بھال کرنے والے کارکنوں کی حفاظت میں مدد کرتے ہیں۔

کوالٹی کنٹرول گراؤنڈنگ سیفٹی پر مرکوز ہے۔

گراؤنڈنگ سوئچز پاور سسٹمز میں حفاظت سے متعلق اجزاء ہیں، اس لیے مینوفیکچرنگ انسپیکشن کو مکینیکل آپریشن اور برقی کنکشن کے معیار دونوں پر توجہ دینے کی ضرورت ہے۔

SanGao لاگو ہوتا ہے:

• ISO9001:2008 کوالٹی مینجمنٹ سسٹم

• ISO14001 ماحولیاتی انتظام کا نظام

OHSMS 18001 پیشہ ورانہ صحت اور حفاظت کے انتظام کا نظام

ہائی سپیڈ ارتھ نائف کے ساتھ انڈور AC گراؤنڈ سوئچ کے لیے، کوالٹی کنٹرول میں شامل ہیں:

• گراؤنڈنگ چاقو کی نقل و حرکت کی درستگی کی جانچ کرنا

• conductive کنکشن پوائنٹس کا معائنہ

مکینیکل آپریشن کی مستقل مزاجی کی تصدیق کرنا

• شپمنٹ سے پہلے تیار مصنوعات کی حالت کی تصدیق

معائنہ کے یہ اقدامات پراجیکٹ سائٹ پر آلات کے پہنچنے کے بعد انسٹالیشن ایڈجسٹمنٹ کے مسائل کو کم کرنے میں مدد کرتے ہیں۔

اکثر پوچھے گئے سوالات

1. اس گراؤنڈنگ آلات کا بنیادی مقصد کیا ہے؟

یہ دیکھ بھال کے دوران ہائی وولٹیج برقی آلات کے لیے زمینی راستہ فراہم کرتا ہے اور تکنیکی ماہرین کو وولٹیج کے حادثاتی خطرات سے بچانے میں مدد کرتا ہے۔

2. تیز رفتار زمین چاقو ڈیزائن کیوں اہم ہے؟

فاسٹ ایکشن میکانزم گراؤنڈنگ بلیڈ کو بند پوزیشن تک تیزی سے پہنچنے اور جامد رابطے کے ساتھ قابل اعتماد رابطہ برقرار رکھنے میں مدد کرتا ہے۔

3. اس سامان کے لیے کون سے پاور سسٹم موزوں ہیں؟

یہ انڈور 3-12kV تھری فیز AC 50(60)Hz پاور سسٹم کے لیے موزوں ہے۔

4. کیا اسے موجودہ سوئچ کیبنٹ کے ساتھ انسٹال کیا جا سکتا ہے؟

جی ہاں ہائی سپیڈ ارتھ نائف کے ساتھ انڈور AC گراؤنڈ سوئچ کو مختلف ہائی وولٹیج سوئچ کیبینٹ کے ساتھ مل کر کام کرنے کے لیے ڈیزائن کیا گیا ہے، لیکن کیبنٹ کے مخصوص ڈیزائن کے مطابق انسٹالیشن کی مطابقت کی تصدیق ہونی چاہیے۔
